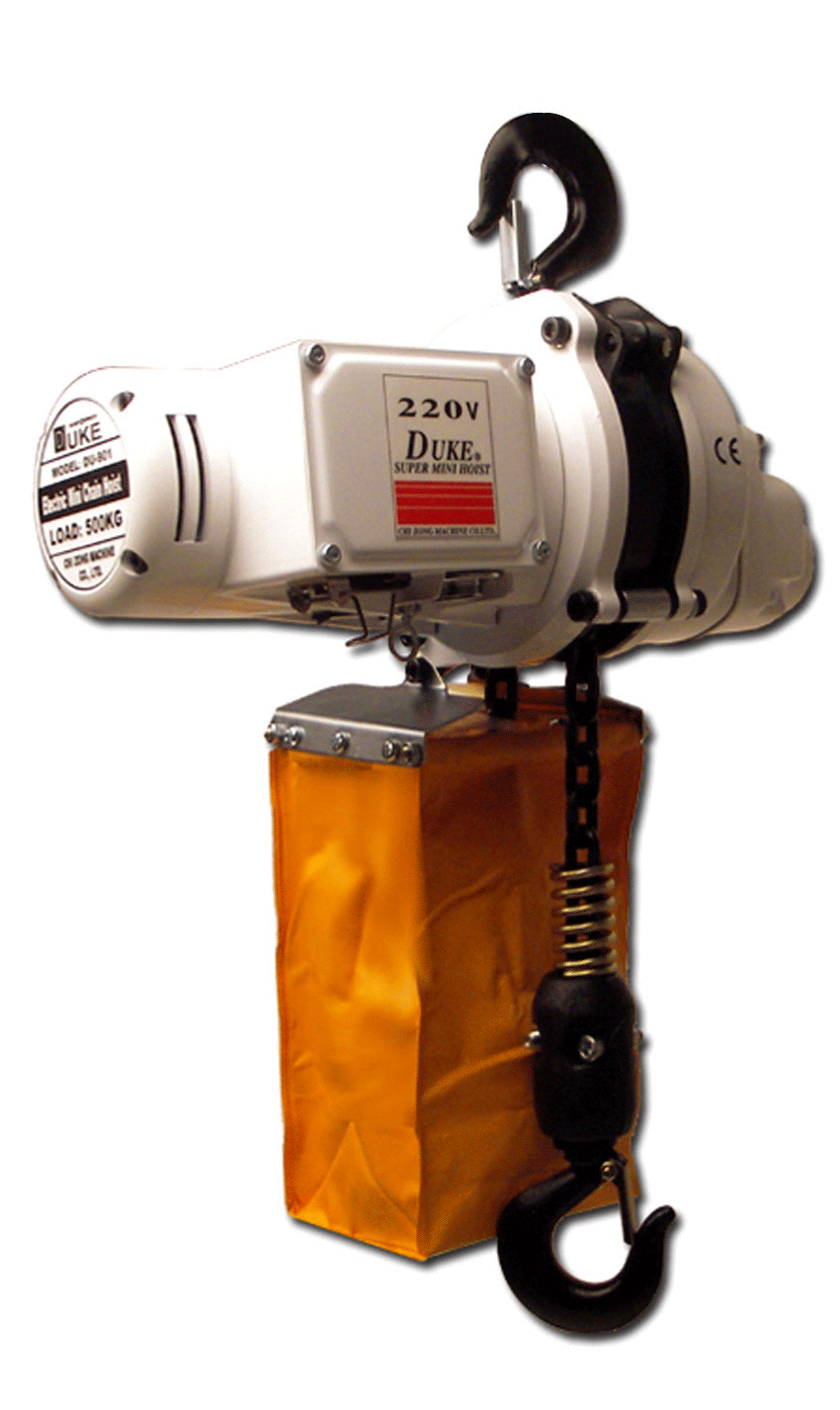

220V环链电动葫芦

上钩与下钩超低距离设计，有效提高空间高度，上下起升配KBK滑轨灵活更轻巧

super low distance design between the upper hook and the lower hook,effectively improving the space height. Up and down lifting is equipped with KBK slide rail,which is flexible and lighter.

外壳housing：

外壳轻巧而坚固，散热率高，全密封性设计适合在作业条件较差的环境中使用。

Lightweight and sturdy housing, high heat dissipation rate,fully sealed design suitable for use in poor operating conditions.

逆相保护装置 reverse phase production device

为特殊电器装置，当电源接线错误时，控制电路无法工作。

it is a special electrical device that prevents the control circuit from working when the power supply is wired incorrectly

极限开关limit switch

重物吊上吊下都有极限开关装置，使电机自动停止，以防链条超出，确保安全。

There is a limit switch device for lifting heavy objects up and down, which automatically stops the motor to prevent the chain from exceeding and ensure safety.

制动装置 breaking device

此装置可以实现在电源切断时瞬间刹车

This device can achieve instant braking when the power is cut off

链条袋chain bag

轻巧、美观、耐用

Lightweight, beautiful and durable.

链条chain

采用进口G80超强热处理合金钢链条

Adopting imported G80 super heat treated alloy steel chain

产品特点：

【马达系统】：采用工业级高效率鼠笼式感应马达。多出线式，有3款电压选择配置。漆包线耐热等级达180度，为长时间起重特别设计。

【刹车系统】特点：独家使用马达部与齿轮部双刹车系统。采用高?擦系数碟片式刹车来令，完全不需要调整。停电或故障立即刹车制动，安全满分，使用寿命更达一百万次以上制动。
 【主体架构】特点：采用5mm高强度钢板支撑吊车架构。强度为一般铝合金成型高3倍。使用电著烤漆，防锈性好，适用于恶劣环境：-15度～+65度。
 【电控系统】特点：采用DC-24V低压控制，使用绝无触电之虑，安全稳定。配电盘使用大电流卡式PCB电路板及日系继电器，品质高，更换快速，使用寿命更达一百万次以上接触。
 【链条规格】特点：采用日本原装进口，FEC链条制造大厂所生产制造。80等级合金钢材质，3倍安全系数。
 【齿轮系统】特点：使用最佳效率之行星式减速齿轮。行星齿轮组为两段式，第二段出力齿轮组采用4个合金钢热处理之运转性轮，力量分担，寿命为一般传动式4倍以上。齿轮箱为FCD-45C铸钢一体成型，韧度强，电脑CNC加工，精密度高，噪音低。
 【外壳部分】特点：采用高强度钢板经大吨数油压床一体成型，绝无空隙或接合。完全密封，IP防水系数达65。采用汽车粉体烤漆，外型美观。结构紧凑，有效加大上下作业升扬行程。
 【上下勾组】特点：使用合金钢热锻造成型，强度高，安全系数为4倍。下勾内装置滚珠，轴承可360度旋转，吊重物时不会产生链条纠结发生危险。


【控制开关】特点：使用台湾制作之间接式按钮开关，体积小易操作。

传动原理：

           电动机的转动通过减速器减速。并输 出转速及动力，使环链葫芦下吊钩上升或下降。当电机断时，依靠制动电机的制动使用使葫芦下吊钩停止工作，重物即停相应的位置上。

220V环链电动葫芦尺寸图：

DUKE迷你型220V环链电动葫芦技术参数：

220V环链电动葫芦使用注意事项： 1.新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数次。但在未安装完毕前，切忌通电试转。 2.在正常使用前应进行以额定负荷的125%,起升离地面约100毫米，10分钟的静负荷试验，并检查是否正常。 3.动负荷试验是以额定负荷重量，作反复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分 是否正常可靠。 4.使用中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数(120次)的情况下使用。 5.安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm。当吊钩降至下极限位置时，应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。 6. 不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。 7. 工作完毕后必须把电源的总闸拉开，切断电源。 8.应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。 9.在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录
